云南计量压力变送器检测,计量检测机构

发布时间: 人气:
业务介绍

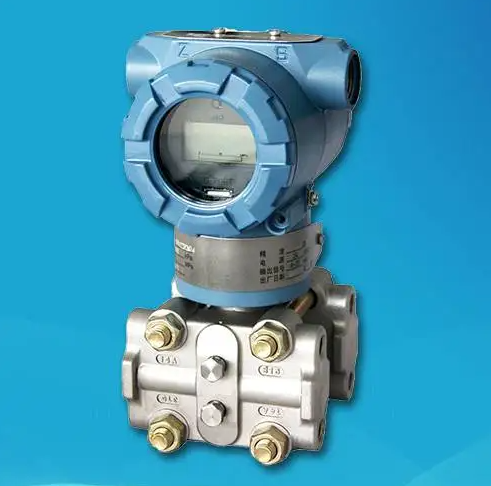

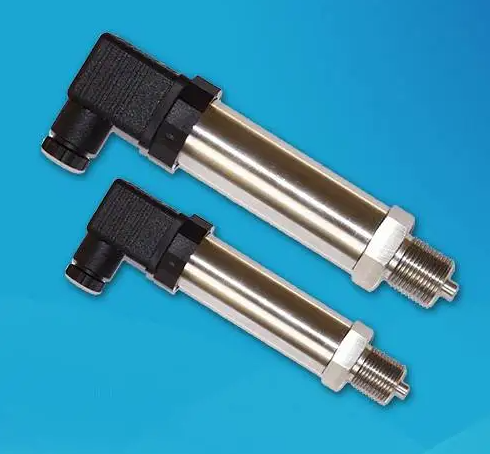

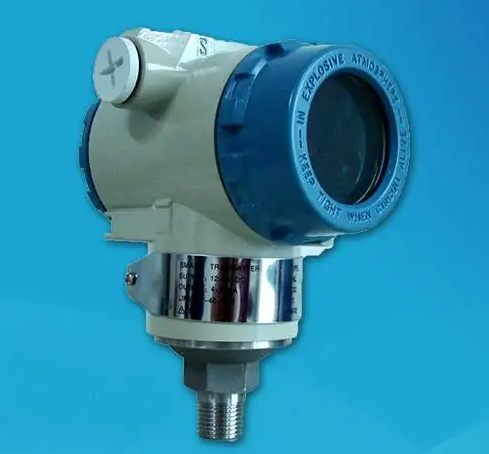

压力变送器能将压力值转换成一种可输出的信号。这种仪器主要用来测量液体、气体、蒸汽等介质的液位、密度、压力等,把测量到的值转换成人们易识别的信号输出。被广泛应用于水利水电、铁路交通、智能建筑、数控、航天、化工、勘探等行业。




一、检测规范

压力变送器根据使用介质分为电动和启动两大类,根据不同的信号转换原理,压力变送器可分为平衡式、电容式、电感式、奕变式剂率式等。不同类型的仪器,检测规范也不一样。

GB/T 34073-2017 物联网压力变送器规范

GB 30439.2-2013 工业自动化产品安全要求

GB/T 28474.2-2012 工业过程测量和控制系统用压力


二、检测准备

1、设备:准备好标准器和配套的检测设备,如活塞式压力计、液体压力计、数字式压力发生器、精密压力表、直流电流表、电阻表、稳压器、气源装置及定值器等。

2、环境条件:

适合的温度在20±5℃,且稳定变化不大;

相对湿度在45%-75%;

工作台稳定,无振动;

检测环境无磁场干扰;

传压介质为气体时,该气体要稳定无害;


三、检测方法

1、外观:

***完整清晰、产品的名称、型号、规格、出厂编号、测量范围等有标明;

零部件完整无损、连接紧固、不松动、能转动部分灵活;

压力变送器外观干净无油污,无锈蚀、内部不能有脱落的异物、不能有使用缺陷。

2、泄露检测

压力变送器在测试上限压力时,不能出现泄露的情况。

3、基本误差的测算

被测仪器的基本误差、回程误差,按照规范要求,在相应的准确度等级下,二者要符合规范。

4、静压影响

力平衡式压力变送器、气动式压力变送器、在相应的准确度等级下,二者要在规范的误差范围;

其它类型的压力变送器,静压影响不得超过制造企业的出厂标准。

5、电动式仪器的电性能检测

输出开路的影响:经过开路测试、恢复正常接线后,压力变送器的量程变化不得超过规范的规定,任然符合基本误差和回程误差的要求。

输出交流分量:不同量程的被测仪器在接入不同电阻下,两端的交流电压在允许范围内。

绝缘电阻:在合规的环境温度和相对湿度下,压力变送器各端子间的电阻值不应小于下列值,输出端子接接地端子电阻不小于20MΩ,电源端子接接地端子电阻不小于50MΩ,电源端子接输出端子的电阻不小于50MΩ。

绝缘强度:在合规的环境温度和相对湿度下,被测仪器在相应的正弦交流电压下,被测1分钟,没有电弧产生和击穿的现象。


6、输出误差

给被测仪器输入不同的气源压力,输出的示值变化要在规定范围内。

7、超压试验

给被测仪器输入超过量程25%的压力,其输出的值也要符合规范。



四、检测结果处理

1、在检验过程中发现被测仪器出现异常情况,应立即停止使用,并通知检验人员进行维修或更换。

2、经检测压力变送器不合格的话,标明不合格项目,出具检测结果通知。进行修理或更换,并记录在检验记录表上,直到修理或更换后经检验合格方可重新投入使用。

3、对于检测合格的仪器,出具检测合格zheng书。
