为了安全,很多电器设备都有接地保护装置,以防止过压、防静电、避雷等。为了检验这种保护装置有没有起到效果,通常会用接地表来检测。接地表能检测出接地装置流过电流时所带来的电阻,包括接地电阻、接地体阻、接地体和大地间的接触的电阻等。测量的精度较高,有些人以为用兆欧表就能代替接地表,其实是不严谨的。作为测量仪器,接地表同样需要定期检测来***它工作时的准确度,这样测量时,所测得值才是可靠的。才能***电气设备使用时是安全的。
一、检测规范和细则
检测时依据:《JJG366-200 接地电阻表检定规程》
测量范围:00--2001.110Ω
准确度等级:0.05级
环境条件:温度在20℃±5℃;湿度在(40--75)%。
二、检测方法

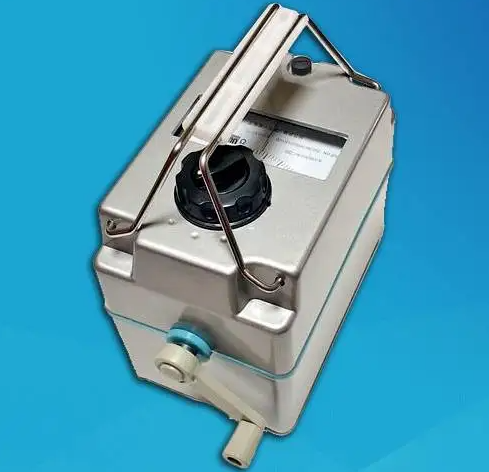

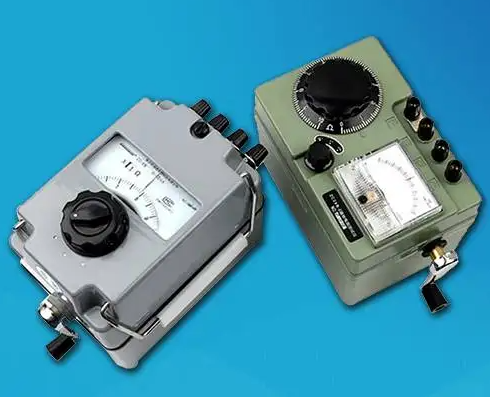

1、模拟式接地电阻表检测
按照规程要求接好线路,辅助接地电阻设置在500Q的位置;
将被测接地表安装在恒速器上并固定,二者的中心轴相互对准;
将被测接地表调节至目标检测点,调节模拟器上的读数,可得被测接地表的实际数值。
2、数字式接地表检测
按照规程接好路线,再对被测接地表进行归零,辅助接地电阻放在500Q的位置;
调节模拟器的示值到目标检测点;
读取数字式接地表的示值,它的实际值和指示值也可按规程的方法算出。
三、检测时遇到的问题
1、检测结果不确定:可能是检测方法或是仪器有问题,可以更换仪器和学习正确方法;
2、接地电阻偏高:可能是因为接地的电极接触不良、地面阻抗较大。检测时要加强接地系统。
3、接地电位偏高:可能是负载电容过大或电位不稳,可减小负载电容、跟换稳定的电源等。
四、检测时要注意
1、检测要用正确的方法、正确的顺序,避免造成检测数据不准;
2、检测过程中如果有异常发生,要停止检测,找到原因并解决后再进行检测;
