业务介绍

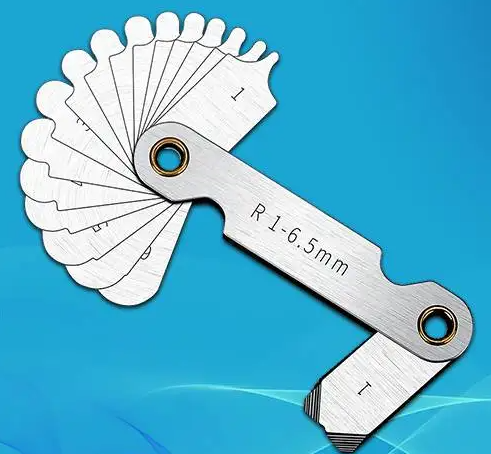

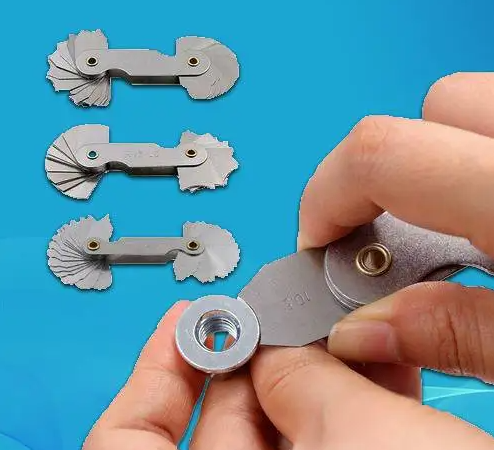

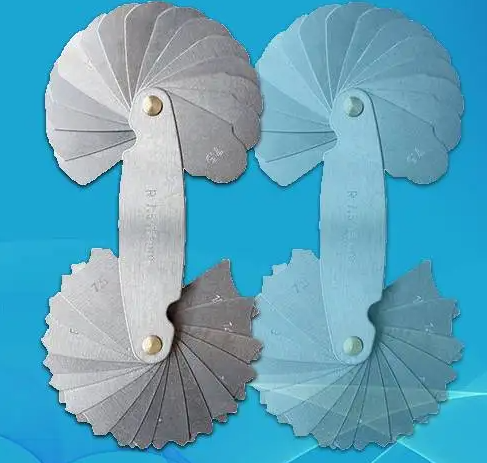

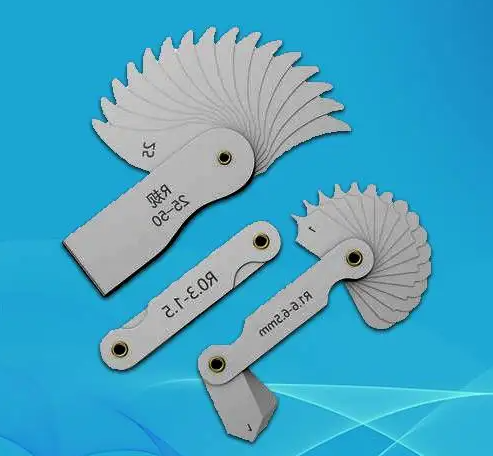

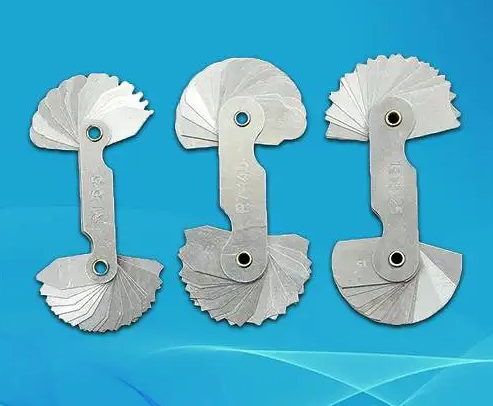

半径样板是采用比较法,来检验被检物体圆弧的半径。组成半径样板的是由不同半径的圆弧薄片。一半是凸形的,一半是凹形的。作为测量仪器,为了***它的准确度,都需要定期做检测。根据使用情况,像半径样板的检测周期不应超过两年。云南检测公司,半径样板检测,仪器检测机构,我们是CNAS法定授权计量检测,有自己独立的4000多㎡的实验室,和数十名检测工程师。多年行业经验。


一、半径样板检测参数和规范



测量范围:R(1-25)mm

准确度等级:±(0.020-0.042)mm

检定依据:JJG 58-2010《半径样板检定规程》


二、半径样板检测

1、外观检测

半径样板的外表面应是平整、光滑,不能有弯曲和不平。

半径样板的工作面不应有锈蚀、毛刺、磕碰痕迹等外观缺陷不能影响使用。

半径样板表面要清晰的标明半径的尺寸、制造商、出厂编号等信息。

半径样板的片数、尺寸、组装顺序等也要标明。

半径样板的连接部位要能平滑的转动、不要有卡住、松动的现象。



云南检测公司,半径样板检测,仪器检测机构


2、半径尺寸检测


方法1、放大成图比较


将样品放在投影仪上、调整合适的放大倍数,制造出样品的景象。用标准图去对比。如果样品的投影小于等于标准图的上限且大于等于标准图的下限,则该半径样板是合格的产品,否则是不合格的。


方法2、标准样板测试



用标准样板来检测被测样板。在半径值相同情况下,用标准半径样板的凹的一端和被测样板凸的一端合拢,观察有无间隙,间隙要在规定范围内才算合格,反正不合格。同样被测半径样板凹的一端,用标准半径样板凸的一端去检测,观察间隙要在允许的范围内。



方法3、目镜比较


用显微镜上的圆弧目镜检测,将被测半径样板放置在工作台上,从显微镜圆弧目镜观察到的圆弧曲线和半径样板的圆弧作比较,是否在允许范围。


云南检测公司,半径样板检测,仪器检测机构


三、半径尺寸检测结果处理

按照规程检测,如果样品符合规范,则出具合格正书。如果不合格要出检定结果通知书,并标明不合格项目。保存好相应的检测数据。
